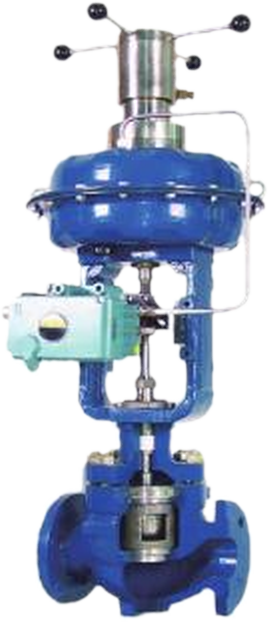

SYV72籠式雙座套筒調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SYV72
籠式雙座套筒調節閥
Linear Stroke Regulating Valve
產品概述

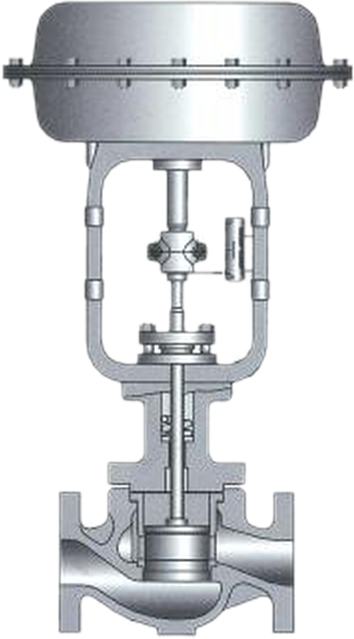

采用國外技術生產的SYV72籠式雙座調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，還設有一個改善套筒周圍液體平穩流動的導向留翼，優點是壓降損失小，流量大可調范圍廣，流顯特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式蕭膜執行機構，結構緊湊，輸出力大。
適宜控制高溫，低溫的高壓差流體。
標準技術參數
閥體
公稱直徑：40-200mm
公稱壓力：ANSI 125、150、300、600
J1S10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
標準按ANSI B16.5，JIS B2201
JB/T79.1 PN1.6 MPa JB/T79.2
凹凸面
焊接式：嵌接焊SW(40~50mm)
對接焊BW（65~200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25C0.5Mo 5.0C0.5Mo
SCPH21 SCPH61 Ti
上閥蓋：常溫型(P):-17~+230℃
伸長型(E1）:
-45~17℃ +230~+566℃
伸長II型(E2):整體式（E21):-100~-45℃
焊接式(E2W)：-196~-100℃
波紋筲型：-17~+230℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯
石棉填料，石墨編織填料。
執行機構
型式：HA多彈簧式薄膜執行機構。
彈簧范E:0.02~0.10，0.08~0.24MPa
供氣壓力：0.14，0.16，0.28，0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式
性能
泄漏量：常溫型
金屬閥座：符合標準ANSI B16104II級，≤05%額定Cv,
特殊要求可做到Ⅲ級，≤01%額定Cv
聚四氟乙烯閥座：
符合標準ANSI B16.104VI級，≤10額定Cv。
金屬閥座：
符合標準ANSI B16.104II級，≤0.5%額定Cv,
回差：3%(不帶定位器)
1%(帶定位器)
線性：±5%(不帶定位器)
±1%(帶定位器)
備注：采用標準的V型聚四氟乙烯填料。
可調范圍
50:1
備注：高精度金屬座流量特性符合1EC534-2
備注：
1、P=常溫型，E1=伸長I型，E2=伸長II型，E21=整體式，E2W=焊接式。

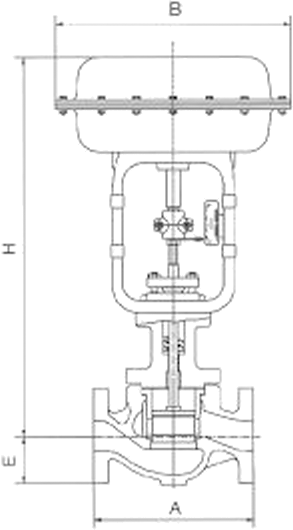

2、表上H欄尺寸是調節闊不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
查HA執行機構的技術參數表。
3、伸長I型E1欄尺寸，左邊數字為JIS 10K和ANSI 125,150的閥，右邊字?jǐn)?shù)為JIS 16K和ANSI 300以上的閥。
