SQD205 導向角形單座調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細

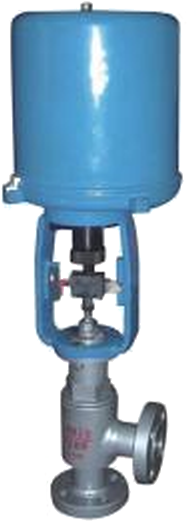

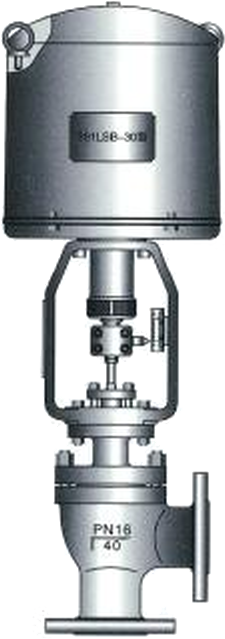

SQD205
導向角形單座調節閥
Electric Linear Stroke Regulating Valve
產品概述
SQD205型電動角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，閥座關閉性能符合GB/T4213-92標準，調節閥配用接受ON-OFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行結構，該閥門廣泛適用于控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等?？杀苊饨Y焦、堵塞，使于自凈于清洗。PN220,PN320公稱壓力角形高壓調節閥專為易生產氣蝕高壓系統設計的一種特殊閥門。
標準技術參數
閥體
型式：單巒鑄造角閥（鍛造)
閥尺寸：DN20~200mm 3/4"~8"
額定壓力：PN16、PN40、PN63、PN100
ANSI 150 300 600 900 1500
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
壓蓋型式：壓板式
填料：V型聚四氟乙填料，柔性石墨填料
墊片：型式，齒形和平型
材料，F(xiàn)4W改性F4,不銹鋼+石墨
閥內組件
閥芯：單座柱塞型閥芯
金屬密封
等百分比特性(%C)
線性特性（LC)
執行機構
型式：電動執行機構
381LSA/XA-08，381LSA/XA-20，381LSB/XB-30，381LSB/XB-50，
381LSC-65，381LSC-99，381LSC-160
閥作用：正作用，反作用
控動作：比例控制或ON-OFF控制
輸入信號：4-20mADC或5VDC須選擇輸入信號“斷”時調節閥的位置（保位、全開、全關)
電源：AC220V,50Hz
輸出信號：4-20mADC(負載電阻5002以下)
功耗：A型/50VA,B型/150VA,C型/220VA
保護等級：1P55
出線連接：普通S型G1/2,防爆X型G3/4
環境溫度：無空間加熱器-10℃~+60℃
有空間加熱器-35℃~+60℃
防爆X型 -10℃~+40℃
環境濕度：普通S型95%以下，防爆X型45~85%
隔爆等級：ExdIIBT4
過裁保護：A、B型任選，C型必配
手動裝置：帶手柄
附件（根據要求配置）
空間加熱器，過栽保護
性能
額定KV值：參照表1
可調范圍：50：1
閥座泄露率（對于額定K值%）
金屬密封小于0.01%(ANSI B16.104-1976IV級)及小于0.001%（為選擇項)
基本誤差：±1%
回差：≤1%
死區：≤1%
動作時間：參照表1

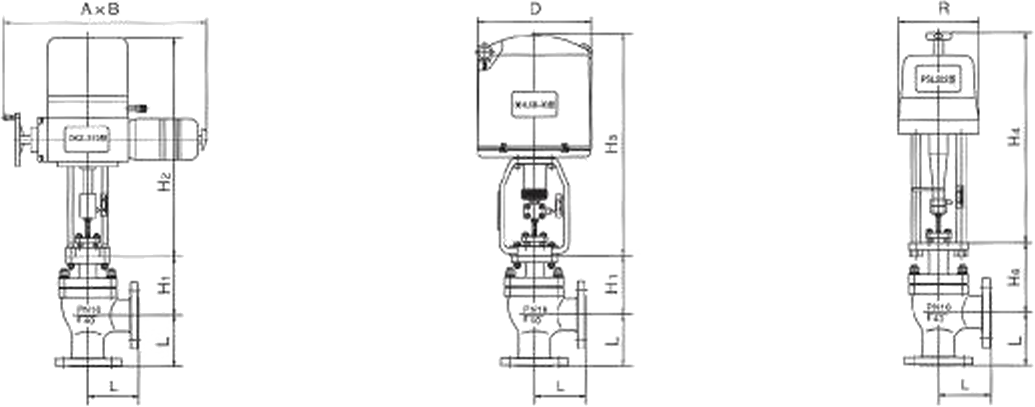

外形尺寸：參照表2
產品重量：參照表2
接線端子圖：參閱所配執行機構使用說明書
油漆額色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。
閥體上的箭頭及文字涂紅滾。
用戶指定色彩也可。
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。
