SOD203

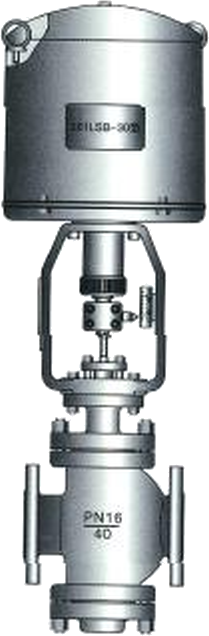

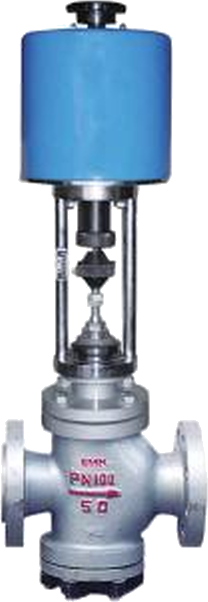

頂部導向雙座調節閥
Electric Linear Stroke Regulating Valve
產品概述
SQD203型電子式雙座調節閥采用爽導向結構，閥體結構緊淡，流體通道呈S流線型，壓降損失小流通量大，可調范固廣，流量特性精度高。由于在閥芯導向部的頂部及底部進行了固定，具有抗震耐磨的特點，調節閥配用接收ON-OFF或4~20mADC或1~5V的直流信號進行比例動作的小型、堅因、高精度的執行機構，更適用于要求動態穩定性好、高可靠性、高壓、高壓差及流體介質中含淤漿易堵的工藝條件狀況下的良好控制。
標準技術參數
閥體
型式：直通鑄造球形閥
閥尺寸：DN20-200mm 3/4"~8"
額定壓力：PN16、PN40、PN63、PN100 ANSl 150 300 600 900
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料：F4/改性F4,不銹鋼+石墨
閥內組件
結構形式：壓力平衡型式
閥芯：雙座柱塞型
金屬密封
等百分比特性(%C)
線性特性(LC)
執行機構
型式：電動執行機構
381LSA/XA-08，381LSA/XA-20，
381LSB/XB-30，381LSB/XB-50，
381LSC-65，381LSC-99，
381LSC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4~20mADC或1~5VDC須選擇輸入
信號“斷”時調節閥的位置（保護、全開、全關)
電源：AC220V,50Hz
輸出信號：4-20mADC(負載電阻5002以下)
功耗：A型/50VA,B型/150VA.C型/220VA
保護等級：1P55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃~+60℃
有空間加熱器-35℃~+60℃
防爆X型 -10℃~+40℃
環境濕度：普通S型95%以下執行機構，
防爆X型45~85%
隔爆等級：ExdIIBT4
過裁保護：A、B型任選，C型必配
手動裝置：帶手柄
附件（根據要求配置)
空間加熱器，過載保護
性能
額定K值：參照表1
流量熱性：線性，等百分比
可調范圍：50：1
闕座泄漏濕（對于頸定Kv值%)
金屬密封 小于0.1%(ANSI B16.104-1976III級)
小于0.01%以下
(ANSI B16.104-1976IV級)
基本誤差：±1%
回差：1%
死區：≤1%
動作時間：參照表1

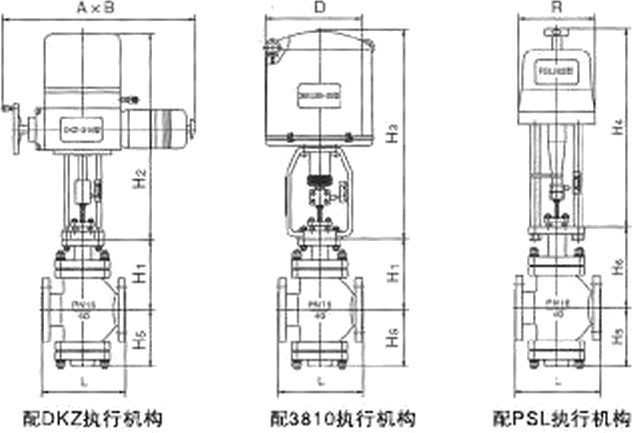

外形尺寸：參照表2
產品重量：參照表2
接線端子圖：參閱所配執行機構使用說明書
油滲頗色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。
閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通經 DN(mm) | 閥座直徑d(mm) | 額定流量系數KV | 電機執行機構信號 | 輸出推力(N) | 額定行程 (mm ) | 動作時間(S) | |
|---|---|---|---|---|---|---|---|
| 線性 | 等比 | ||||||
| 20 | 20 | 6.9 | 6.3 | 381 LSA-08/20 | 800/2000 | 16 | 3.8/7.6 |
| 25 | 25 | 11 | 10 | ||||
| 32 | 32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
| 40 | 40 | 27 | 25 | ||||
| 50 | 50 | 44 | 40 | ||||
| 65 | 65 | 69 | 63 | 381LSB-50/SC-65 | 5000/6500 | 40 | 23.5/14.3 |
| 80 | 80 | 110 | 100 | ||||
| 100 | 100 | 176 | 160 | ||||
| 125 | 125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
| 150 | 150 | 440 | 400 | ||||
| 200 | 200 | 690 | 630 | ||||
| 公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | ||||||||
| 20 | 150 | 230 | 460 | 230 | 225 | 177 | 155 | 165 | 171 | 181 | 490 | 373 | 459 | 110 | 140 | 13 | 16 |
| 25 | 160 | 230 | 460 | 230 | 225 | 177 | 155 | 165 | 171 | 181 | 490 | 373 | 459 | 110 | 140 | 16 | 21 |
| 32 | 180 | 260 | 460 | 230 | 225 | 177 | 175 | 180 | 195 | 200 | 490 | 495 | 459 | 130 | 165 | 19 | 24 |
| 40 | 200 | 260 | 460 | 230 | 225 | 177 | 180 | 185 | 200 | 205 | 490 | 495 | 459 | 135 | 170 | 22 | 31 |
| 50 | 230 | 300 | 460 | 230 | 225 | 177 | 200 | 205 | 220 | 225 | 490 | 495 | 459 | 145 | 180 | 23 | 33 |
| 65 | 290 | 340 | 530 | 230 | 225 | 177 | 235 | 245 | 262 | 272 | 540 | 700 | 520 | 175 | 225 | 39 | 49 |
| 80 | 310 | 380 | 530 | 230 | 225 | 177 | 250 | 255 | 277 | 282 | 540 | 700 | 520 | 195 | 245 | 50 | 75 |
| 100 | 350 | 630 | 530 | 230 | 225 | 177 | 260 | 270 | 287 | 297 | 540 | 700 | 520 | 210 | 265 | 59 | 92 |
| 125 | 400 | 500 | 630 | 260 | 310 | 226 | 330 | 335 | 357 | 362 | 625 | 725 | 570 | 265 | 335 | 80 | 129 |
| 150 | 480 | 550 | 630 | 260 | 310 | 226 | 350 | 365 | 377 | 392 | 625 | 725 | 570 | 280 | 360 | 87 | 137 |
| 200 | 600 | 650 | 630 | 260 | 310 | 226 | 420 | 430 | 447 | 457 | 625 | 725 | 570 | 345 | |||
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
