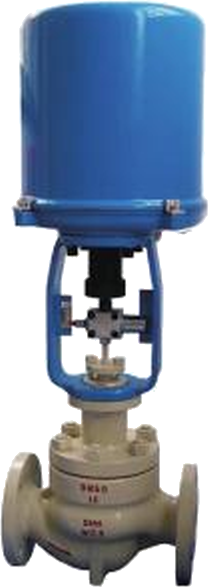

SQD202
頂部導向套筒調節閥
Pneumatic Linear Stroke Regulating Valve
產品概述
SQD202型電動套筒調節閥采用套筒導向，壓力平衡型雙密封面、單密封面結構，是一種力平衡型的調節閥，閥體結構緊湊，流體通道呈S流線型，優點為壓降損失小，流通量大，可調范圍廣，流量特性精度高。調節閥配用接收ON-OFF或4~20mADC或1~5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求動態穩定性好、噪音低，空化閃蒸等，高低溫，高壓差流體控制條件下使用。
標準技術參數
閥體
型式：直通鑄造球形閥
閥尺寸：DN20~200mm 3/4"~8"
額定壓力：PN16、PN40、PN63、PN100 ANSI 150 300 600 900
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封而型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨
閥內組件
結構形式：壓力平衡型式
閥芯：柱塞型
套筒：金屬密封
等百分比特性(%C)
線性特性(LC)
軟密封（材料：增強聚四氟乙烯)
等百分比特性(%C)
線性特性(LC)
執行機構
型式：電動執行機構
381LSA/XA-08，381LSA/XA-20，381 LSBXB-30,381LS8XB-50,381LSC-65,381LSC-99,381SC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4~20mADC或1~5VDC須選擇輸入
信號“斷”時調節閥的位置（保護、全開、全關)
電源：AC220V.50Hz
輸出信號：4-~20mADC(負載電阻5002以下)
功耗：A型/50VA，B型/150VA，C型/220VA
保護等級：1P55
出線連接：普通S型G12,防爆X型G34
環境溫度：無空間加熱器-10℃~+60℃
有空間加熱器-35℃~+60℃
防爆X型 -10℃~+40℃
環境濕度：普通S型95%以下，防爆X型45~85%
隔爆等級：ExdllBT4
過裁保護：A、B型任選，C型必配
手動裝置：帶手柄
附件（根據要求配置）
空間加熱器，過載保護
性能
額定Kv值：參照表1
流量熱性：線性，等百分比
可調范圍：50：1
閥座泄漏率（對于額定K值%）
金屬密封 小于0.5%(ANS1B16.104-1976I級)及小于0.1%（為選擇項)
軟密封小于0.00001%以下
(ANSIB16.104-1976VI級）
基本誤差：±1%
回差：≤1%
死區：≤1%
動作時間：參照表1

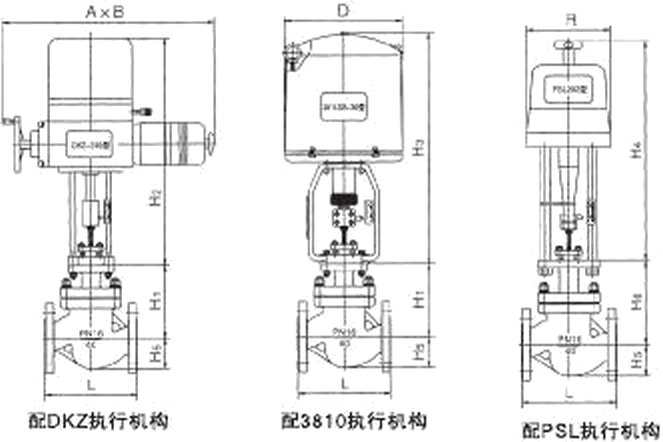

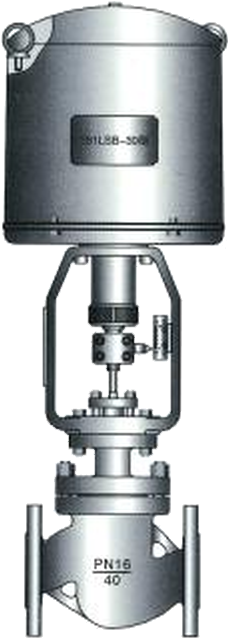

外形尺寸：參照表2
接線端子圖：參閱所配執行機構使用說陰書
油漆顏色：調節閥的電動動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。
閱體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通經 DN(mm) | 閥座直徑d(mm) | 額定流量系數KV | 電機執行機構信號 | 輸出推力(N) | 額定行程 (mm ) | 動作時間(S) | |
|---|---|---|---|---|---|---|---|
| 線性 | 等比 | ||||||
| 20 | 20 | 6.9 | 6.3 | 381LSA-08/20 | 800/2000 | 16 | 3.8/7.6 |
| 25 | 25 | 11 | 10 | ||||
| 32 | 32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
| 40 | 40 | 27 | 25 | ||||
| 50 | 50 | 44 | 40 | ||||
| 65 | 65 | 69 | 63 | 381I.SB-50/SC-65 | 5000/6500 | 40 | P3.5/14.3 |
| 80 | 80 | 110 | 100 | ||||
| 100 | 100 | 176 | 160 | ||||
| 125 | 125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
| 150 | 150 | 440 | 400 | ||||
| 200 | 200 | 690 | 630 | ||||
| 公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | ||||||||
| 20 | 150 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 43 | 49 | 10 | 13 |
| 25 | 160 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 48 | 54 | 12 | 16 |
| 32 | 180 | 260 | 460 | 230 | 225 | 177 | 134 | 142 | 154 | 162 | 490 | 495 | 459 | 57 | 61 | 15 | 19 |
| 40 | 200 | 260 | 460 | 230 | 225 | 177 | 157 | 165 | 177 | 185 | 490 | 495 | 459 | 66 | 70 | 17 | 26 |
| 50 | 230 | 300 | 460 | 230 | 225 | 177 | 167 | 187 | 187 | 207 | 490 | 495 | 459 | 80 | 84 | 18 | 27 |
| 65 | 290 | 340 | 530 | 230 | 255 | 177 | 199 | 204 | 226 | 231 | 540 | 700 | 520 | 92 | 97 | 34 | 43 |
| 80 | 310 | 380 | 530 | 230 | 255 | 177 | 214 | 219 | 241 | 246 | 540 | 700 | 520 | 100 | 105 | 46 | 69 |
| 100 | 350 | 430 | 530 | 230 | 255 | 177 | 229 | 240 | 256 | 267 | 540 | 700 | 520 | 120 | 125 | 54 | 85 |
| 125 | 400 | 500 | 630 | 260 | 310 | 226 | 263 | 280 | 290 | 307 | 625 | 725 | 570 | 134 | 138 | 76 | 120 |
| 150 | 480 | 550 | 630 | 260 | 310 | 226 | 293 | 300 | 320 | 327 | 625 | 725 | 570 | 156 | 163 | 79 | 125 |
| 200 | 600 | 650 | 630 | 260 | 310 | 226 | 358 | 364 | 385 | 391 | 625 | 725 | 570 | 199 | |||
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
