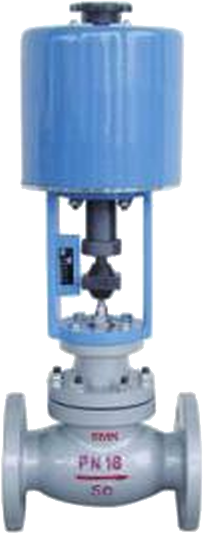

SQD200 頂部導向單座調節閥

SQD200型電動式單座調節閥采用頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯導向部分面積大，具有抗震性能強的特點，閥座關閉性能符合GB/T4213-92標準調節閥配用收ON-OFF或4-20mADC或1~5v的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫，低溫及高壓場合下使用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

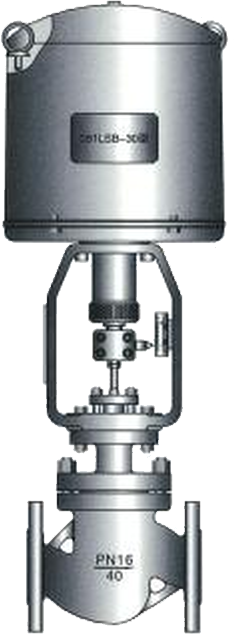

SQD200

頂部導向單座調節閥

Pneumatic Linear Stroke Regulating Valve

產品概述

SQD200型電動式單座調節閥采用頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯導向部分面積大，具有抗震性能強的特點，閥座關閉性能符合GB/T4213-92標準調節閥配用收ON-OFF或4-20mADC或1~5v的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫，低溫及高壓場合下使用。


標準技術參數

閥體

型式：直通單座鑄造球形閥
閥尺寸：DN20-200mm 3/4"-8"
額定壓力：PN16、PN40、PN63、PN100 ANSI 150 300 600 900
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
壓蓋型式：壓板式
填料：V型聚因氟乙烯填料，柔性石顯填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨

閥內組件

閥芯：?jiǎn)巫烷y芯
套筒：金屬密封
等百分比特性（%C)
線性特性(LC)
軟密封(材料：增強聚四氟乙烯)
等百分比特性（%C)
線性特性（LC)

執行機構

型式：電動執行機構
381LSA/XA-08，381LSA/XA-20，381LSB/XB-30，381LSB/XB-50，381LSC-65，381LSC-99，381LSC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4~20mADC或1~5VDC須選擇輸入信號“斷”時調節閥的位置(保護、全開、全關)
電源：AC220V，50Hz
輸出信號：4-20mADC(負載電阻5002以下)
功耗：A型/50VA，B型/150VA，C型/220VA
保護等級：IP55
出線連接：普通S型G1/2,防爆X型G3/4
環境溫度：無空間加熱器-10℃~+60℃
有空間加熱器-35℃~+60℃
防爆X型 -10℃~+40℃
環境濕度：普通S型95%以下，防爆X型45-85%
隔爆等級：ExdIIBT4
過裁保護：A、B型任選，C型必配
手動裝置：帶手柄

附件（根據要求置）

空間加熱器，過較保護

性能

額定Kv值：參照表1
流量熱性：線性，等百分比
可調范圍：50：1
閥座泄漏海（對于額定Kv值%）
金屬密封小于0.01%(ANSI B16.104-1976IV級)及小于0.001%（為選擇項)
軟密封小于0.00001%
以下(ANSIB16.104-1976VI級)
基本誤差：±1%
回差：≤1%
死區：≤1%
動作時間：參照表1
外形尺寸：參照表2
產品壓量：參照表2
接線端子圖：參閱所配執行機構使用說明書
油漆顏色：調節閥的電動動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂濠。
閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。


公稱通經 DN(mm) 閥座直徑d(mm) 額定流量系數KV 電機執行機構信號 輸出推力(N) 額定行程 (mm ) 動作時間(S)
線性 等比
20 5 0.2   381LSA-08 800 10 2.4
7 0.5
8 0.8
10 1.8 1.6 381LSA-08/20 800/2000 16 3.8/7.6
12 2.8 2.8
15 4.4 4
20 6.9 6.3
25 25 11 10
32 32 17 16 381LSB-30/50 3000/5000 25 7.2/14.7
40 40 27 25
50 50 44 40
65 65 69 63 381LSB-50/SC-65 5000/6500 40 23.S/14.3
80 80 110 100
100 100 176 160
125 125 275 250
150 150 440 400
200 200 690 630
表1Kv值行程及動作時間


公稱通徑DN L A B D R H1 H6 H2 H3 H4 H5 重量
PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100
20 150 230 460 230 225 177 126 138 142 154 490 373 459 43 49 10 13
25 160 230 460 230 225 177 126 138 142 154 490 373 459 48 54 12 16
32 180 260 460 230 225 177 134 142 154 162 490 495 459 57 61 15 19
40 200 260 460 230 225 177 157 165 177 185 490 495 459 66 70 17 26
50 230 300 460 230 225 177 167 187 187 207 490 495 459 80 84 18 27
65 290 340 530 230 255 177 199 204 226 231 540 700 520 92 97 34 43
80 310 380 530 230 255 177 214 219 241 246 540 700 520 100 105 46 69
100 350 430 530 230 255 177 229 240 256 267 540 700 520 120 125 54 85
125 400 500 630 260 310 226 263 280 290 307 625 725 570 134 138 76 120
150 480 550 630 260 310 226 293 300 320 327 625 725 570 156 163 79 125
200 600 650 630 260 310 226 358 364 385 391 625 725 570 199 206 100 150

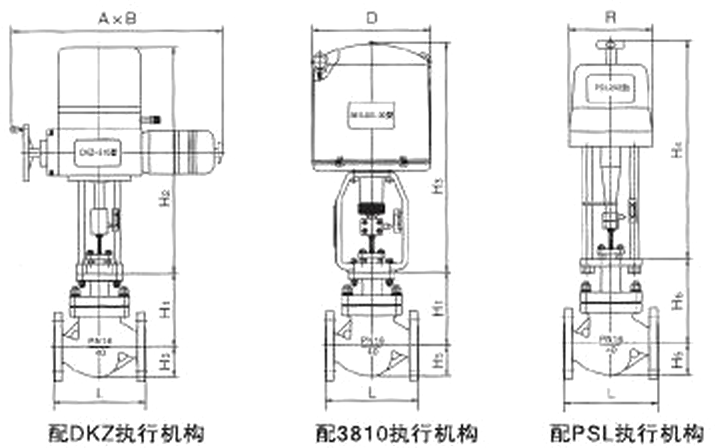

表2外形尺寸及重量 單位：mm


注：

1、表中重量為配用PSL型執行機構數據。

2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
