SODHQ107

頂部導向活塞切斷閥

Pneumatic Linear Stroke Regulating Valve

產品概述

SQDHQ107型氣動藏膜活塞切斷閥采用頂導向結構，閥體結構緊凌，流體通道顯S流線型，壓降損失小流通量大，閥座關閉性能符合GB/T4213-92標準，配用多彈簧式薄膜/活塞切斷機構，具有結構小輸出力大。切斷閥接受；來自調節儀表得信號，切所、開啟或改變介質流向，達到對壓力、流量、溫度或液體等工藝參數的自動控制，更適用于要求可靠性及關閉性能高的高溫高壓場合下使用。


標準技術參數

閥體

型式：直通鑄造型閥體
閥尺寸：DN15-200mm 1/2"-8"
額定壓力：PN16、PN40、PN63 ANSI 150 300 600
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
結構形式：標準型(-20℃~+200℃)
散熱型(-40℃~+450℃)
波紋管密封型
壓蓋型式：螺紋式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼-石圈

閥內組件

閥芯：柱塞型閥芯
金屬密封
快開特性
軟密封（材料：增強聚四氟乙烯)
快開特性

執行機構 為支架式和立柱式(L)

型式：多彈簧式薄膜執行機構
zQ(L)100BK，zQ(L)200BK，ZQ(L)400BK，ZQ(L)600BK,ZQ(L)1000BK
多彈簧式活塞執行機構（膜蓋式)
ZQ(L)100BK，ZQ(L)200BK，ZQ(L)400BK，ZQ(L)600BK
閥作用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
供氣壓力：ZMPQ型 0或200KPa
ZSPQ型 0或400-600KPa
信號接口：內螺紋M10×1.5
環境溫度：-30℃~+70℃

閥作用

氣關式FO(配正作用執行機構)
當氣源故障時，執行機構彈簧將閥打開
氣開式FC(配反作用執行機構)
當氣源故障時，執行機物彈簧將閥關閉

附件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，限位開關，
電磁閥，閥位傳送器，縫動器，保位閱，其他

性能

額定Kv值：參照表1
流量特性：快開
閥座泄漏率（對于額定K值%)
金屬密封小于0.01%(ANSI B16.104-1976IV級)及
小于0.001%（為選擇項)
軟密封小于0.00001%以下
(ANSI B16.104-1976V1級)
外形尺寸：參照表2
油漆顏色：調節閥的氣動執行機構和閥的表面應
涂漆，不銹鋼和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可。


公稱通徑 DN(mm) 閥座直徑 額定流量系數KV 膜片有效面積(cm²) 活塞有效面積(cm²) 額定行程 (mm)
單座、套筒 三通
20 15 5   100 100 8
20 7   100 100 8
25 25 11 11 100 100 8
32 32 20 20 100 200 8
40 40 30 30 200 200 12
50 50 48 48 200 200 12
65 65 75 75 400 400 20
80 80 120 120 400 400 20
100 100 190 190 400 400 25
125 125 300 300 600 600 40
150 150 480 480 600 600 40
200 200 760 760 1000 600 50
表1Kv值行程及動作時間


公稱通徑DN L A H1 H2 H3 H4 H5 H6 H7     重量
PN16/40 PN63 PN16/40 PN63 PN16/40 PN63 PN16/40 PN63 PN16/40 PN63
20 150 230 195 160 170 228 78 86 43 49 208 220 180 188 10
25 160 230 195 160 170 228 78 86 48 54 208 220 180 188 12
32 180 260 195 160 170 228 88 96 57 61 224 240 190 198 15
40 200 260 230 168 190 235 92 100 66 70 228 240 205 213 18
50 230 300 230 168 190 235 119 129 80 84 228 240 215 225 23
65 290 340 310 219 240 280 138 154 92 97 334 350 308 324 35
80 310 380 310 219 240 280 153 158 100 105 334 350 323 328 45
100 350 430 310 219 240 280 168 186 120 125 342 360 338 356 60
125 400 500 395 262 333 333 198 205 134 138 408 420 368 375 75
150 480 550 395 262 333 333 223 230 156 163 453 470 393 400 90
200 600 650 500 325 451 451 275 281 199 206 482 500 445 453 120

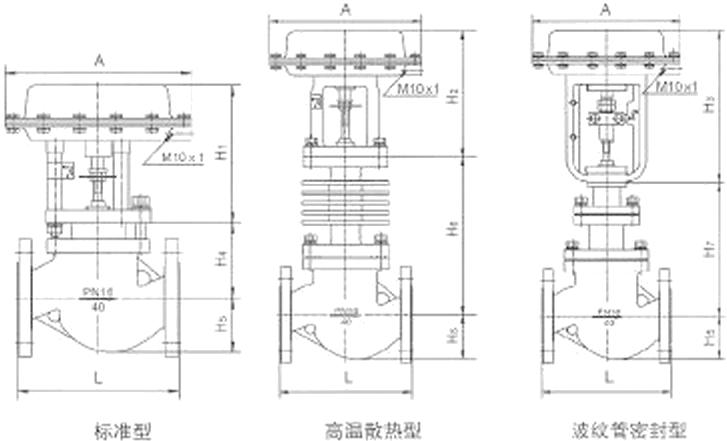

表2外形尺寸及重量 單位：mm


注：

1、表中重量為配用PSL型執行機構數據。

2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
