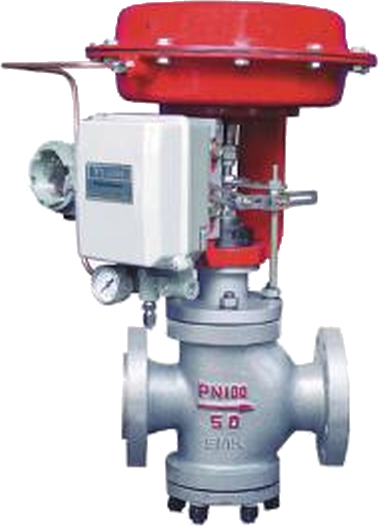

SOD103 頂部導向雙座調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SOD103
頂部導向雙座調節閥
Pneumatic Linear Stroke Regulating Valve

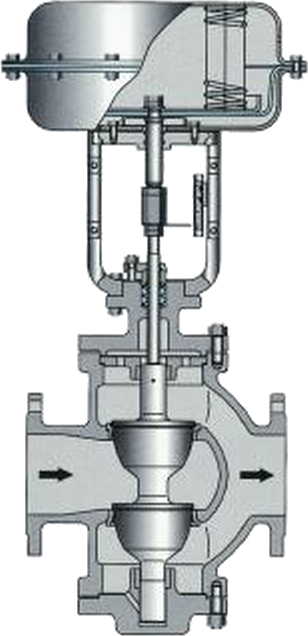

產品概述
SQD103型頂部導向雙座調節閥采用雙導向結構，閥體結構緊淡，流體通道呈S流線型，壓壓降損失小流通量大，可調范圍廣，流量特性精度高。由于在閥芯的頂部及底部進行了導向，具有抗微耐磨的特點。調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求穩定性好，高可靠性、高壓、高壓差及流體介質中含謝漿易堵的工藝條件狀況下的良好控制。
標準技術參數
閥體
型式：直通漢座鑄造球形閥
閥尺寸：DN20~200mm 3/4"~8"
額定壓力：PN16、PN40、PN63、PN100 ANSI 150 300 600
連接形式：ANSI GB JB HG JPI JIS DIN
(焊接須用戶指定)
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面式：RF RJ FF RM 法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：304 316 304L 316L 17-4PH
結構形式：標準型(-20℃~+200℃)
低溫型(-60℃~-196C)
散熱型(-40℃~+450℃)
波紋管密封型
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨
閥內組件
結構形式：壓力平衡型式
閥芯：雙座柱塞型閥芯
金屬密封
等百分比特性(%C)
線性特性(LC)
執行機構
型式：多彈簧式薄膜執行機構
ZHAB-22，ZHAB-23，ZHAB-45
閥作用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20-100KPa，40-200KPa，80-240Kpa
供氣壓力：0.14-0.4MPa
信號接口：內螺紋M16X1.5
環境溫度：-30℃~+70℃
閥作用（芯正裝）
氣關式FO(配正作用執行機構)
當氣源故障時，執行機構彈簧將閥打開
氣開式FC(配反作用執行機構)
當氣源故障時，執行機構彈簧將閥關閉
附件（根據要求配置)
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它
性能
額定Kv值：參照表1
流量特性：線性，等百分比
可調范圍：50：1
閥座泄漏率（對于額定Kv值%）
金屬密封小于0.01%(ANSI B16.104-1976III級)
小于0.001%以下
(ANSIB16.104-1976IV級)
回差：小于全行程的1%(帶定位器)
小于全行程的3%~5%（不帶定位器）
基本誤差：小于全行程的±1%(帶定位器)
小于全行程的±5%(不帶定位器)

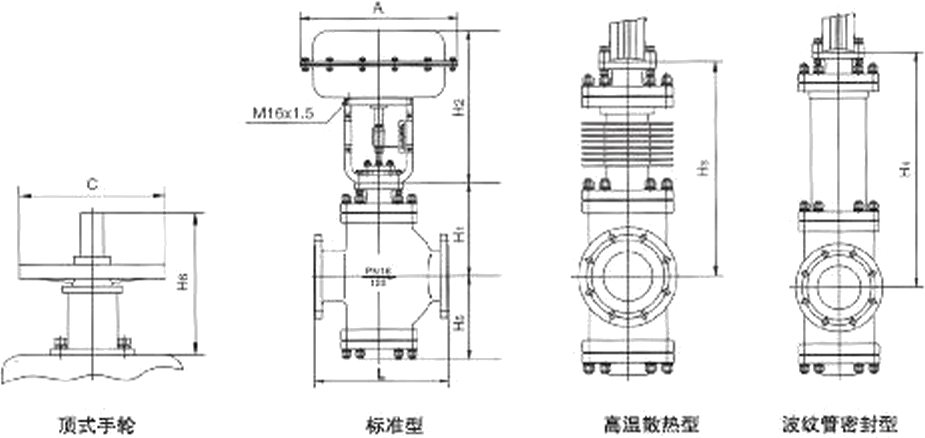

外形尺寸：參照表2
油漆顏色：調節閥的氣動執行機構和閥的表面應涂漆，不銹綱和細的閥可不涂漆。潤體上的箭頭及文字涂紅漆。
用戶指定色彩也可。
| 公稱通徑DN(mm) | 額定流量系數KV | 執行機構型號 | 膜片有效面積(cm²) | 額定行程 | |
|---|---|---|---|---|---|
| 線性 | 等比 | ||||
| 20 | 6.9 | 6.3 |
ZHAB-22 |
350 | 16 |
| 25 | 11 | 10 | |||
| 32 | 17 | 17 | ZHAB-23 | 350 | 25 |
| 40 | 27 | 24 | |||
| 50 | 44 | 44 | |||
| 65 | 69 | 68 | ZHAB-34 | 560 | 40 |
| 80 | 110 | 99 | |||
| 100 | 176 | 175 | |||
| 125 | 275 | 275 |
ZHAB-45 |
900 | 60 |
| 150 | 440 | 360 | |||
| 200 | 690 | 640 | |||
| 公稱通徑DN | L | A | H1 | H2 | H3 | H4 | H5 | C | H6 | PN16/40 | PN63/100 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | |||||
| 20 | 150 | 230 | 285 | 155 | 165 | 271 | 315 | 325 | 315 | 325 | 110 | 140 | 220 | 180 | 24 | 27 |
| 25 | 160 | 230 | 285 | 155 | 165 | 271 | 315 | 325 | 315 | 325 | 110 | 140 | 220 | 180 | 26 | 30 |
| 32 | 180 | 260 | 285 | 175 | 175 | 297 | 343 | 343 | 343 | 343 | 130 | 165 | 220 | 180 | 28 | 35 |
| 40 | 200 | 260 | 285 | 180 | 185 | 297 | 348 | 353 | 348 | 353 | 135 | 170 | 220 | 180 | 37 | 47 |
| 50 | 230 | 300 | 285 | 200 | 205 | 297 | 368 | 373 | 368 | 375 | 145 | 180 | 220 | 180 | 43 | 58 |
| 65 | 290 | 340 | 360 | 235 | 245 | 375 | 473 | 483 | 473 | 483 | 175 | 225 | 265 | 240 | 67 | 84 |
| 80 | 310 | 380 | 360 | 250 | 255 | 375 | 488 | 493 | 488 | 493 | 195 | 245 | 265 | 240 | 71 | 88 |
| 100 | 350 | 430 | 360 | 260 | 270 | 375 | 498 | 508 | 498 | 508 | 210 | 265 | 265 | 240 | 88 | 109 |
| 125 | 400 | 500 | 470 | 330 | 335 | 455 | 591 | 596 | 721 | 726 | 265 | 335 | 315 | 304 | 136 | 179 |
| 150 | 480 | 550 | 470 | 350 | 365 | 455 | 611 | 626 | 741 | 756 | 280 | 360 | 315 | 304 | 168 | 202 |
| 200 | 600 | 650 | 470 | 420 | 430 | 455 | 681 | 691 | 811 | 821 | 345 | 430 | ||||
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JS,DN等標準。
獲取報價
