JSQD304

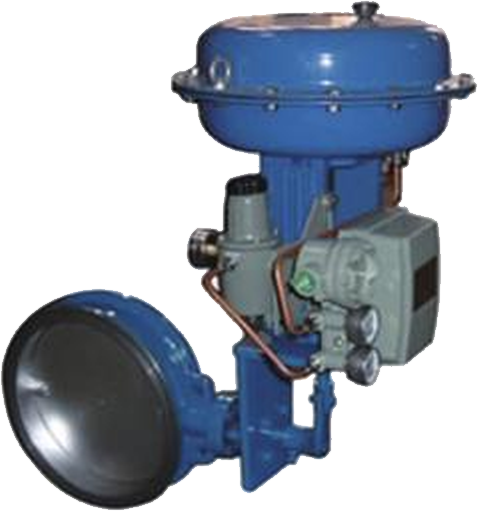

角行程通風調節閥
Pneumatic Rotary Stroke Regulating Valve
產品概述
JSQD304-6B/K型氣動角行程通風調節閥（簡稱調節蝶閥）是一種旋轉型調節閥，它與閥門定位器配套使用，可實現比例調節。調節螺閥閥體流道阻力小，流量系數大，調節蝶閥配用多彈簧氣動薄膜式執行機構或氣動活塞式執行機構特別適用于大口徑、大流量、濃濁漿液或爐窖煙道氣控制。
標準技術參數
閥體
型式：鑄造或鋼板焊接
閥尺寸：DN50-1000 2"-40"
額定壓力：PN6、PN10、PN16 ANSI 150
連接形式：ANSI GB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH

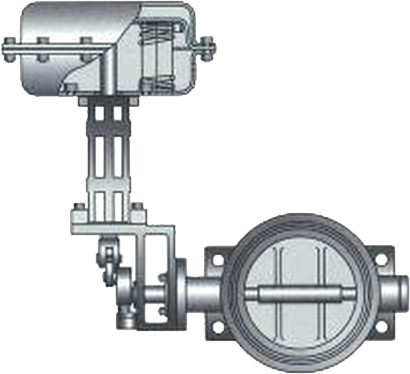

結構形式：斜板式（無偏心，見圖)
壓蓋形式：壓板式
材料：V型聚四乙烯填料，柔性石墨填料
墊片：形式，齒形和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨
閥內組件
閥板：斜度密封面
閥板關閉位置時有10°初始角
閥座：與閥體相同
執行機構
形式：多彈簧式薄膜執行機構
ZHA-22，ZHA-23，ZHA-34，ZHA-45
閥作用：氣開式，氣關式
轉角：60°
膜片材料：丁腈橡膠夾增強滌綸織物
彈箭量程：20-100Kpa,40-200Kpa，20-60Kpa，60-100Kpa
供氣壓力：0.14~0.25Mpa
環境溫度：-30℃~+70℃
形式：氣動活塞式執行機構(ZSC-45)
閥作用：雙作用（雙氣缸)
轉角：60°
供氣壓力：0.4~0.6Mpa
信號接口：內螺紋M16×1.5
環境溫度：-20℃~+90℃
閥作用（以氣動薄膜調節媒閥為例)
氣關式F0(配氣關式支架)
當氣源故障時，執行機構彈簧將閥打開
氣關式FC(配氣開式支架))
當氣源故障時，執行機構彈簧將閥關閉
附件（根據要求配置)
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，續動器，保位閥，其他
性能
額定Kv值：參照表1
可調范圍：30：1
閥座泄露率（對于額定K值%）：
金屬密封
小于0.5%（ANSI B16.104-1976II級)
小于0.01%或0.001%
(ANSI B16.104-1976IV級))
回差：小于全行程的1% (帶定位器)
小于全行程的3%-5% （不帶定位器）
基本誤差：小于全行程的±1% (帶定位器)
小于全行程的±5% (不帶定位器)
外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的氣動執行機構和閥的表面應涂漆，不銹飼和飼的潤可不涂漆。閥體上的箭頭及文字涂紅漆。
用戶指定色彩也可
| 公稱通徑 DN(mm) | 額定流置系數kv | 執行機構型號 | 膜片有效面積(cm²） | 額定行程 (mm) | 允許壓差 (Mpa) |
|---|---|---|---|---|---|
| 50 | 100 | ZHA-22 | 350 | 16 | 0.6 |
| 80 | 160 | 0.6 | |||
| 100 | 280 | 0.6 | |||
| 125 | 450 | ZHA-23 | 350 | 25 | 0.6 |
| 150 | 610 | 0.43 | |||
| 200 | 1040 | 0.24 | |||
| 250 | 1700 | ZHA-34 | 560 | 40 | 0.4 |
| 300 | 2480 | 0.28 | |||
| 350 | 3300 | 0.2 | |||
| 400 | 4350 | ZHA-45 | 900 | 60 | 0.37 |
| 450 | 5550 | 0.29 | |||
| 500 | 6800 | 0.23 | |||
| 600 | 9800 | ZSC-45 (ZSHW 型） | 484 | 60 | 0.53 |
| 700 | 13300 | 0.38 | |||
| 800 | 17300 | 0.29 | |||
| 900 | 21900 | 0.23 | |||
| 1000 | 27000 | 0.19 |

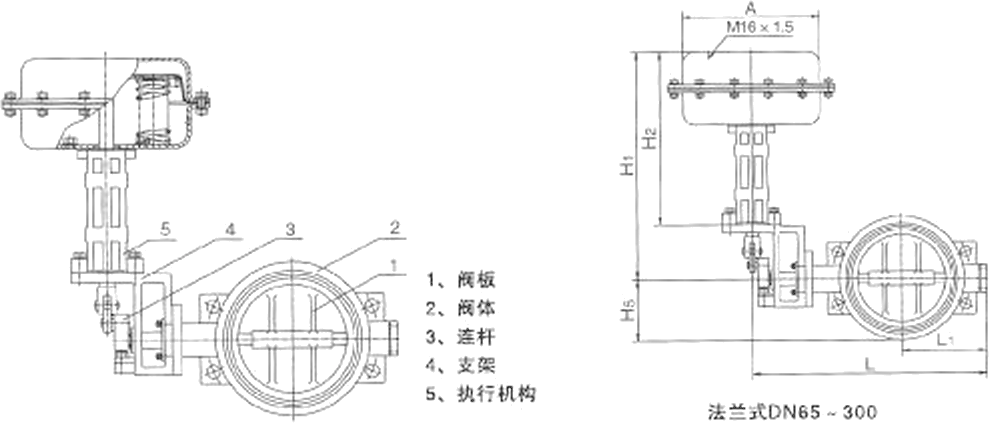

| 公稱通徑DN | A | L | L1 | H1 | H2 | H3 | 法蘭距 | 重量(Kg ) | |
|---|---|---|---|---|---|---|---|---|---|
| 對央式 | 法蘭式 | ||||||||
| 50 | 285 | 258 | 78 | 471 | 271 | 55 | 60 | 108 | 32 |
| 80 | 285 | 292 | 92 | 471 | 271 | 62 | 60 | 114 | 48 |
| 100 | 285 | 312 | 102 | 471 | 271 | 72 | 60 | 127 | 58 |
| 125 | 285 | 351 | 117 | 497 | 297 | 87 | 60 | 140 | 74 |
| 150 | 285 | 377 | 130 | 497 | 297 | 100 | 60 | 140 | 80 |
| 200 | 285 | 459 | 172 | 497 | 297 | 127 | 70 | 152 | 110 |
| 250 | 360 | 524 | 197 | 613 | 375 | 155 | 70 | 165 | 120 |
| 300 | 360 | 578 | 227 | 613 | 375 | 181 | 80 | 178 | 130 |
| 350 | 360 | 628 | 252 | 613 | 375 | 206 | 80 | 190 | 190 |
| 400 | 470 | 728 | 296 | 742 | 455 | 231 | 100 | 216 | 200 |
| 450 | 470 | 780 | 321 | 742 | 455 | 259 | 100 | 222 | 270 |
| 500 | 470 | 830 | 346 | 742 | 455 | 284 | 100 | 229 | 300 |
| 600 | -- | 1045 | 480 | 1109 | 796 | 377 | 150 | 267 | 380 |
| 700 | -- | 1145 | 530 | 1109 | 796 | 430 | 150 | 292 | 430 |
| 800 | -- | 1270 | 595 | 1109 | 796 | 487 | 200 | 318 | 490 |
| 900 | -- | 1455 | 685 | 1109 | 796 | 537 | 200 | 330 | 560 |
| 1000 | -- | 1545 | 735 | 1109 | 796 | 587 | 200 | 410 | 620 |
1、表中重量數據為對夾式，不帶附件數拼，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準腳造，如：ANSI ,JIS,DIN等標準。
