金屬硬密封擺動蝶閥

西瑪克采用國外技術，開發生產的搖擺蝶閥，內部采用特殊的螺旋槽結構，使蝶板在開啟時先偏離閥座后在旋轉，關閉是先關到 位后再壓正密封，消除了蝶板的摩擦，啟閉輕松，密封可靠，壽命長久。是傳統蝶閥技術的進步。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


金屬硬密封擺動蝶閥/Metal Hard Seal Butterfly Valves

特點/Feature

西瑪克采用國外技術，開發生產的搖擺蝶閥，內部采用特殊的螺旋槽結構，使蝶板在開啟時先偏離閥座后在旋轉，關閉是先關到 位后再壓正密封，消除了蝶板的摩擦，啟閉輕松，密封可靠，壽命長久。是傳統蝶閥技術的進步。

Special spiral groove structure, the butterflies in the open when the board deviated from the valve seat after the first rotation, was closed after the first Commissioner of pressure are sealed in place to eliminate the butterfly plate friction, hoist easy, reliable seal.

主要技術參數/Main technology parameter

設計和制造 Design and manufacture standard JB/T8527
結構長度 Face to face dimension standard GB12221 GB15188
法蘭連接尺寸 Range ends dimension standard JB/T79.1 — 94 JB/T79.4—94JB/T82.1 — 94
質量保證 Quality assurance IS09001-2000
溫壓等級 Material pressure-temp standard GB/T9131 HGJ67 JB/T74
試驗和檢驗 Inspection and test standard G B/T13927
公稱通徑 Nominal diameter DN50-DN1800
公稱壓力（MPa) Nominal pressure 0.6MPa~4.0MPa 150Lb~300Lb
試驗壓力 Ps(MPa) Test pressure 殼體試驗 The shell testing 1.5XPN
水密封 Water Seal(Mpa) 1.1XPN
氣密封試驗Gas seal test 0.6
適用溫度 Appropriate temperature -1961 -6001
適用介質 Appropriate medium 分別為水、蒸汽、氣體、油品、硝酸類、醋酸類、、尿素等腐蝕性介質 For water, steam, gas, oil, nitrate categories, like acetic acid, urea and other aggressive media

主要零件材料/Main part material

零件名稱Part Name 材料 Materials
閥體Body WCC WCB ZG1Cr5Mo ZG1Cr18Ni9Ti 304 304L ZG1Cr18Ni12Mo2Ti CF8M 316L
蝶板Disc WCC WCB ZG1Cr5Mo ZG1Cr18Ni9Ti 304 304L ZG1Cr18Ni12Mo2Ti CF8M 316L
支架 Net shelf WCC WCB ZG1Cr5Mo ZG1Cr18Ni9Ti 304 304L ZG1Cr18Ni12Mo2Ti CF8M 316L
閥桿Stem 2Cr13 25Cr2Mo1V 1Cr18Ni9 0Cr19Ni9 0Cr19Ni11 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
密封副配對材料 Seal of matching material Cr13/STL STL/STL STL/1 Cr18Ni9Ti STL/304 STL/304L STL/316 STL/316L STL/1Cr18Ni12Mo2Ti

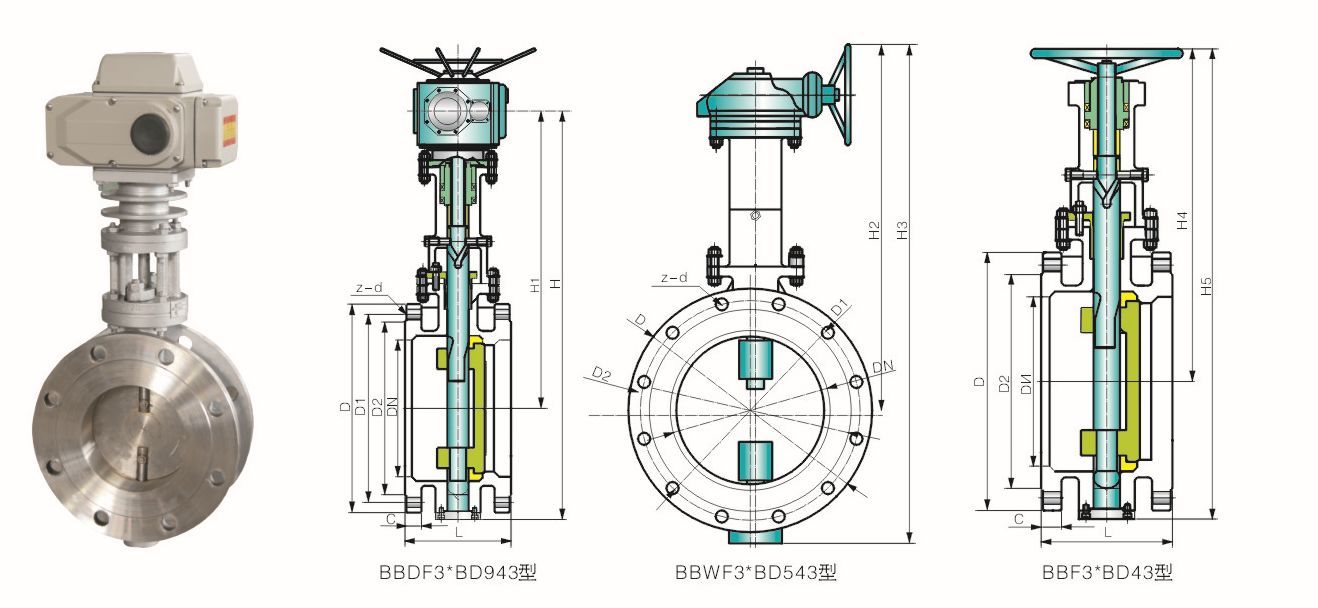

系列法蘭式金屬密封擺動蝶閥/Flanged metal seal swing butterfly valve

公稱通徑 Nominal diameter DN(mm) 公稱壓力 Nominal pressure (MPa ) 外形尺寸及連接尺寸 Dimen si on size and connectivity
L L1 L2 C D D1 D2 H H1 z-d
200 1.6 152 230 165 26 335 295 265 495 355 12-23
250 165 230 165 30 405 355 320 532 386 12-25
300 178 230 165 30 460 410 375 610 435 12-25
350 190 230 165 34 520 470 435 692 478 16-25
400 216 350 172 36 580 525 485 755 525 16-30
450 222 350 172 40 640 585 545 855 605 20-30
500 229 350 172 44 705 650 608 860 625 20-34
600 267 420 253 48 840 770 718 960 683 20-36
700 292 420 253 50 910 840 788 985 745 24-36
800 318 420 253 52 1020 950 898 1105 795 24-41
900 330 535 307 54 1120 1050 998 1305 845 28-41
1000 410 535 307 56 1255 1170 1110 1505 896 28-42
1200 2.5 470 535 307 58 1485 1390 1325 1706 1006 32-48
200 152 230 165 34 360 310 278 500 360 12-25
250 165 230 165 36 4258 370 332 535 390 12-30
300 178 230 165 40 485 430 390 6915 432 16-30
350 190 230 165 44 550 490 448 701 478 16-34
400 216 350 172 48 610 550 505 760 527 16-34
450 222 350 172 50 660 600 555 862 605 20-34
500 229 350 172 52 730 660 610 885 632 20-36
600 267 420 253 56 840 770 718 965 685 20-41
700 292 420 253 60 955 875 815 993 752 24-48
800 318 420 253 64 1070 990 930 1108 802 24-48
900 330 535 307 66 1180 1090 1025 1309 855 28-48
1000 410 535 307 68 1305 1210 1140 1508 895 28-58
1200 470 535 307 72 1525 1420 1350 1709 1009 32-58
